12 min de lectureClimatiseur Multi-SplitPublié le 22 septembre 2025AntoineAntoine est technicien du froid depuis plus de 10 ans. Spécialiste des systèmes de climatisation réversible, il intervient avec rigueur et professionnalisme pour assurer l'installation, l'entretien et le dépannage de vos équipements. Réactif et à l’écoute, il met un point d'honneur à garantir confort et performance énergétique à ses clients.
Vous rêvez de fraîcheur dans toute votre maison sans multiplier les appareils encombrants? La climatisation multi-split représente la solution idéale pour les mères de famille soucieuses du confort de leurs proches pendant les périodes de chaleur. Ce système ingénieux permet de rafraîchir plusieurs pièces avec une seule unité extérieure, offrant ainsi un gain de place considérable et une esthétique préservée pour votre foyer.
L'installation électrique d'un tel système peut sembler intimidante, mais rassurez-vous! Nous avons conçu ce guide pratique pour vous accompagner pas à pas dans cette aventure. Que vous souhaitiez comprendre le processus avant de faire appel à un professionnel ou que vous envisagiez de réaliser certaines étapes vous-même, vous trouverez ici toutes les informations essentielles pour un branchement électrique réussi et sécurisé de votre climatisation multi-split.
Je souhaite chauffer une surface de :
0m²≥60m²
Préparation du schema alimentation electrique climatisation pour votre système
La préparation d'un schéma d'alimentation electrique climatisation est une étape fondamentale avant l'installation de votre système multi-split. Avant de commencer, il faut comprendre que ce type de climatisation nécessite une planification minutieuse du circuit électrique. D'abord, examinez votre tableau électrique pour déterminer s'il peut supporter la charge supplémentaire. Ensuite, dessinez un plan de votre domicile en indiquant l'emplacement prévu pour chaque unité intérieure et l'unité extérieure. Par ailleurs, n'oubliez pas de prévoir le cheminement des câbles électriques et des conduites de fluide frigorigène. Cette préparation vous évitera des complications lors de l'installation.
Plan de raccordement électrique pour votre système de climatisation conforme aux normes de sécurité en vigueur
Évaluation des besoins énergétiques de votre installation multi-split
L'évaluation précise des besoins énergétiques est cruciale pour dimensionner correctement votre alimentation electrique climatisation multi-split. Chaque pièce à climatiser présente des caractéristiques différentes qui influencent la consommation d'énergie. Prenez en compte ces facteurs essentiels :
L'orientation des pièces (exposition au soleil)
La qualité de l'isolation thermique
Le nombre et la taille des ouvertures (fenêtres, portes)
La hauteur sous plafond
Le nombre d'occupants habituels
Ces éléments détermineront la puissance nécessaire pour chaque unité intérieure. Donc, prenez le temps de noter ces informations pour chaque espace à climatiser. Un système sous-dimensionné ne parviendra pas à maintenir la température souhaitée, tandis qu'un système surdimensionné consommera inutilement de l'énergie et coûtera plus cher à l'achat.
Calcul de la puissance nécessaire selon la superficie à climatiser
Le calcul précis de la puissance requise selon la superficie est déterminant pour une alimentation electrique climatisation efficace. Généralement, on estime qu'il faut environ 100 W par m² pour une pièce standard avec une isolation moyenne. Néanmoins, cette valeur peut varier considérablement selon les caractéristiques spécifiques de votre habitation. Voici un tableau comparatif qui vous aidera à estimer vos besoins :
Superficie
Puissance recommandée (bonne isolation)
Puissance recommandée (isolation moyenne)
15-20 m²
1,5 kW
2 kW
20-30 m²
2 kW
2,5 kW
30-40 m²
2,5 kW
3,5 kW
40-60 m²
3,5 kW
5 kW
Guide complet du branchement electrique clim reversible multi-split
L'installation électrique d'une climatisation multi-split représente une étape cruciale pour garantir son bon fonctionnement. Contrairement aux modèles mono-split, ce système plus complexe nécessite une attention particulière lors du branchement electrique clim reversible. D'abord, assurez-vous de disposer d'un tableau électrique capable de supporter la charge supplémentaire. Généralement, un système multi-split requiert un circuit dédié avec un disjoncteur différentiel de 20 à 30 ampères selon la puissance totale du système. Par ailleurs, n'oubliez pas que tout branchement doit respecter la norme NF C 15-100 qui régit les installations électriques résidentielles.
Raccordement des unités intérieures et extérieures
Le raccordement entre les différentes unités constitue le cœur du branchement electrique clim reversible multi-split. Chaque unité intérieure doit être connectée à l'unité extérieure via un câble électrique approprié. Voici les étapes essentielles pour réaliser correctement ces connexions:
Utilisez des câbles 4G1.5 mm² pour relier chaque unité intérieure à l'unité extérieure
Respectez le code couleur des fils (phase, neutre, terre) lors des connexions
Protégez les câbles dans des gaines pour éviter toute détérioration
Maintenez une distance minimale de 50 cm entre les câbles électriques et les tubes frigorifiques
Vérification de la compatibilité des connexions électriques
Avant de finaliser l'installation, la vérification de la compatibilité des connexions s'avère indispensable. Différents systèmes multi-split présentent des spécificités techniques variables. Le tableau ci-dessous vous aidera à comprendre les principales différences entre les types de connexions selon les fabricants:
Marque
Type de connexion
Spécificités
Daikin
Bornier à vis
Nécessite un serrage précis
Mitsubishi
Connecteurs rapides
Installation facilitée, sécurité renforcée
LG
Système mixte
Adaptable selon les modèles
Finalement, n'oubliez pas de vérifier l'absence de court-circuit avec un multimètre avant la mise sous tension. Le branchement electrique clim reversible multi-split doit toujours se terminer par un test complet du système. Donc, après avoir raccordé toutes les unités, testez chaque fonction pour vous assurer que les signaux électriques circulent correctement entre l'unité principale et les différents splits. Si vous n'êtes pas à l'aise avec ces manipulations électriques, n'hésitez pas à faire appel à un professionnel qualifié qui pourra garantir une installation conforme et sécurisée.

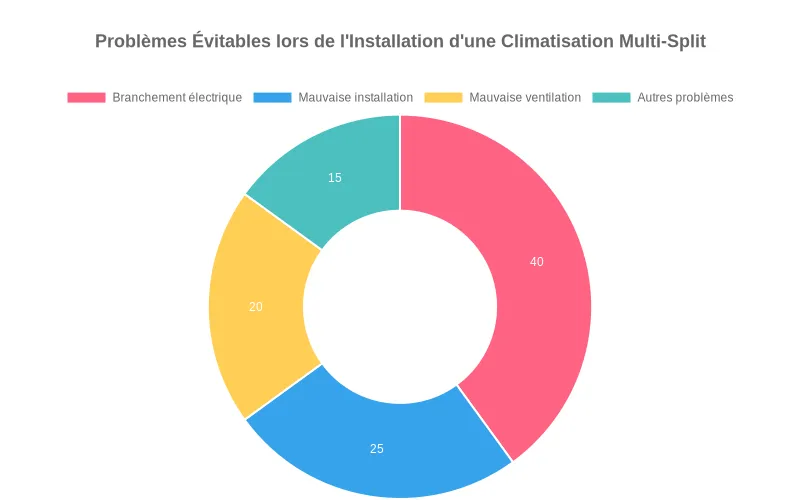

Étapes essentielles pour un branchement electrique climatiseur multi-split réussi
La réussite d'une installation de climatisation multi-split repose grandement sur la qualité du branchement electrique climatiseur. Pour assurer la sécurité et l'efficacité de votre système, certaines étapes ne peuvent être négligées. D'abord, vérifiez que votre tableau électrique peut supporter la charge supplémentaire. Ensuite, prévoyez un circuit dédié exclusivement à votre climatisation. Cette précaution évite les surcharges et protège vos autres appareils domestiques. Par ailleurs, l'utilisation de câbles de section adaptée est primordiale pour éviter tout risque de surchauffe.
Sécurisation du circuit dédié à votre système
La sécurisation du circuit électrique est une étape fondamentale pour garantir la longévité de votre installation. Le branchement electrique climatiseur multi-split nécessite une attention particulière aux éléments de protection. Voici les dispositifs essentiels à prévoir :
Un disjoncteur différentiel 30mA spécifique
Des câbles avec gaine de protection
Des raccords étanches pour les connexions extérieures
Un interrupteur de proximité pour l'unité extérieure
Une liaison équipotentielle conforme aux normes
Ces éléments constituent le minimum requis pour une installation sécurisée. Néanmoins, n'oubliez pas que certaines configurations peuvent nécessiter des protections supplémentaires, notamment dans les régions à forte humidité ou aux conditions climatiques extrêmes. Le respect de ces précautions vous évitera bien des désagréments futurs.
Installation d'un disjoncteur adapté à la puissance du multi-split
Le choix du disjoncteur représente un point critique dans le branchement electrique climatiseur multi-split. Son calibre doit correspondre précisément à la puissance de votre installation. Le tableau ci-dessous vous guidera dans cette sélection importante :
Puissance du système (kW)
Calibre du disjoncteur (A)
Section de câble recommandée (mm²)
2,5 - 3,5
16
2,5
3,6 - 5,0
20
4
5,1 - 7,0
25
6
7,1 - 10,0
32
10
Le disjoncteur doit être installé dans votre tableau électrique principal, clairement identifié pour faciliter toute intervention future. Par conséquent, prévoyez également un schéma électrique simplifié à proximité du tableau. Cette documentation sera précieuse pour vous-même ou pour un technicien lors d'une maintenance. Finalement, après l'installation, effectuez un test de déclenchement pour confirmer le bon fonctionnement de la protection.
Techniques professionnelles de cablage climatisation multi-split
Lorsqu'on installe un système multi-split, le cablage climatisation représente une étape cruciale pour garantir performance et longévité. En tant que mère de famille, vous n'allez probablement pas réaliser cette installation vous-même, mais comprendre les techniques utilisées vous aidera à mieux communiquer avec les professionnels. D'abord, sachez que chaque unité intérieure doit être reliée à l'unité extérieure par des câbles spécifiques. Ces connexions doivent être réalisées avec précision pour éviter tout dysfonctionnement futur.
Mise en œuvre des techniques professionnelles de câblage pour climatisation multi-split conformes aux normes électriques en vigueur
Pose des gaines et protection des fils électriques
La protection des fils électriques est essentielle pour la sécurité et la durabilité de votre installation. Les professionnels utilisent généralement des gaines spécifiques pour protéger le cablage climatisation des intempéries et des dégradations. Ces gaines doivent être installées selon un parcours logique et discret dans votre maison. Voici les différents types de gaines utilisées par les professionnels :
Gaines PVC rigides : idéales pour les passages apparents et offrant une excellente protection
Gaines ICTA : souples et parfaites pour les passages difficiles dans les murs ou plafonds
Chemins de câbles : utilisés principalement pour les installations commerciales ou les grandes surfaces
Goulottes décoratives : solution esthétique pour dissimuler les câbles dans l'espace de vie
Méthodes d'isolation pour un rendement optimal
L'isolation des câbles électriques joue un rôle déterminant dans l'efficacité de votre système multi-split. Un cablage climatisation correctement isolé garantit non seulement la sécurité mais aussi les performances énergétiques de votre installation. Les professionnels appliquent différentes méthodes d'isolation selon l'environnement et l'emplacement des câbles. Par conséquent, ils choisissent soigneusement les matériaux isolants en fonction de plusieurs facteurs comme l'humidité ou la température ambiante.
Type d'isolation
Avantages
Inconvénients
Durabilité
Gaine thermorétractable
Étanchéité parfaite, résistance aux UV
Installation nécessitant un pistolet thermique
10-15 ans
Ruban isolant professionnel
Facile à appliquer, bonne flexibilité
Moins durable dans le temps
5-8 ans
Mousse isolante spécifique
Isolation thermique optimale
Prix plus élevé
15-20 ans
Normes et réglementations pour l'alimentation electrique climatisation multi-split
L'installation d'un système de climatisation multi-split n'est pas qu'une question de confort, c'est aussi une affaire de sécurité et de conformité. En tant que mère de famille, vous devez vous assurer que votre installation respecte toutes les normes en vigueur. La réglementation concernant l'alimentation electrique climatisation est stricte et pour cause : une installation défectueuse peut entraîner des risques d'incendie ou d'électrocution. Désormais, les équipements doivent répondre aux normes NF C 15-100 pour les installations électriques domestiques et à la directive européenne 2014/35/UE relative aux équipements électriques.
Certifications requises pour une installation aux normes
Pour garantir la conformité de votre installation, il est essentiel de faire appel à un professionnel certifié. Celui-ci doit posséder plusieurs qualifications qui attestent de ses compétences. L'attestation d'aptitude à manipuler les fluides frigorigènes est notamment obligatoire depuis 2011. Par ailleurs, la certification RGE (Reconnu Garant de l'Environnement) est fortement recommandée, surtout si vous souhaitez bénéficier d'aides financières. Voici les principales certifications à vérifier avant de choisir votre installateur :
Qualification Qualipac pour les pompes à chaleur
Certification F-Gas pour la manipulation des fluides frigorigènes
Attestation d'aptitude catégorie I (pour les systèmes contenant plus de 2kg de fluide)
Habilitation électrique BR pour les interventions sur l'alimentation electrique climatisation
Contrôles obligatoires après la mise en service
Une fois votre système multi-split installé, plusieurs vérifications sont nécessaires pour valider sa conformité. Un contrôle d'étanchéité du circuit frigorifique doit être effectué, ainsi qu'une mesure des performances réelles du système. L'installateur doit également vous remettre un certificat de conformité pour l'alimentation electrique climatisation. Voici un tableau comparatif des contrôles obligatoires selon le type d'installation :
